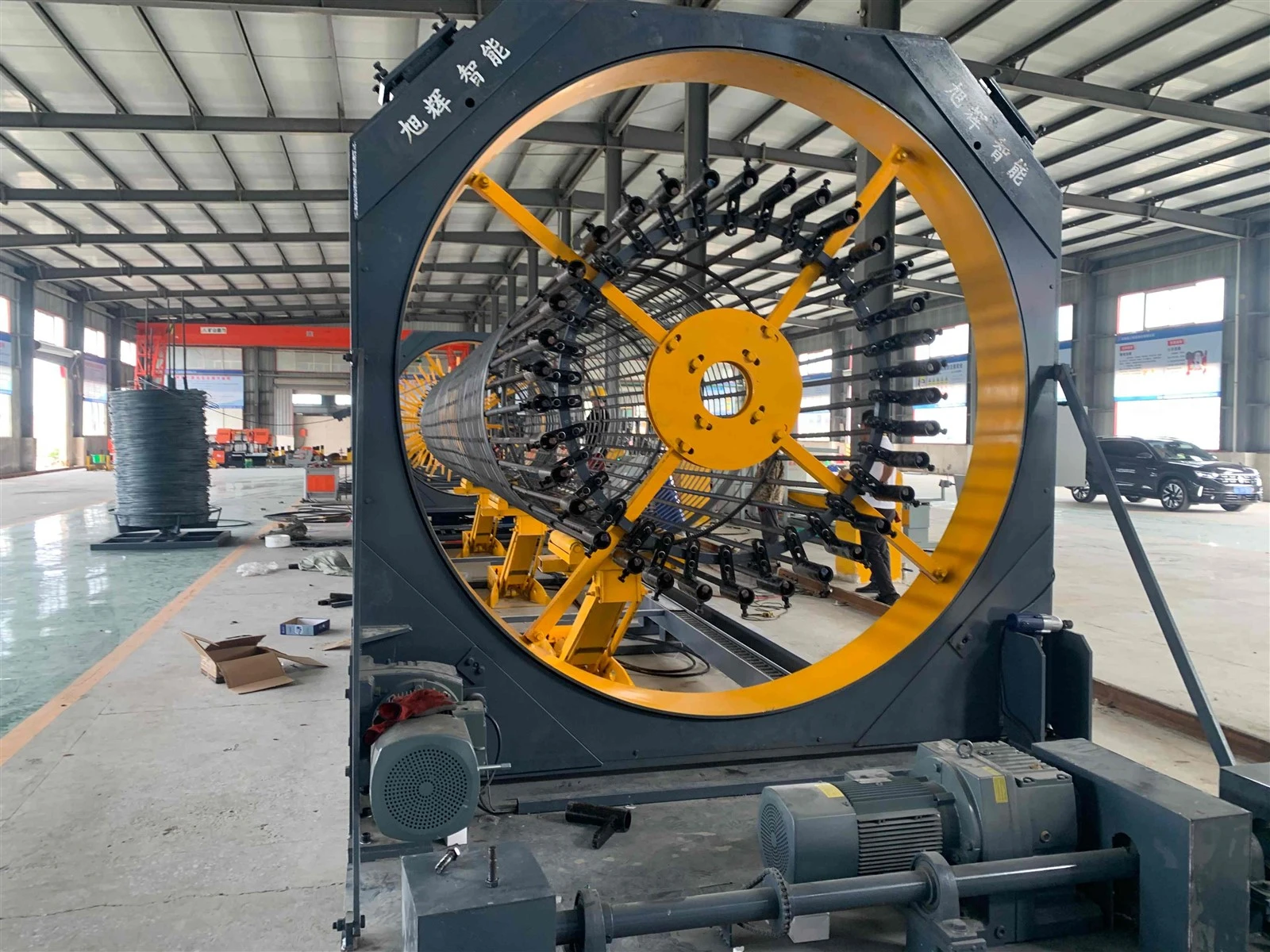

Thevarilni stroj za valjanje jeklene kletkeje specializirana oprema za obdelavo jeklenih palic. Kot jedro uporablja numerični nadzorni sistem PLC in združuje mehanski prenos z avtomatskim varjenjem. Uporablja se predvsem za izdelavo skeletov iz jeklenih palic (jeklenih kletk) v betonskih pilotnih temeljih, stebrih, stebrih in drugih konstrukcijah. Njegova uvedba je v celoti nadomestila zastarelo metodo ročnega vezanja in varjenja ter postala ključna oprema za doseganje standardizirane konstrukcije v velikih-projektih, kot so-hitre železnice, mostovi in{-visoke stavbe.
Osnovno načelo delovanja in natančen nadzor
Potek obdelave
Ko so glavne palice ročno vstavljene v krožne luknje fiksnih in premikajočih se vrtljivih diskov in pritrjene, se konci spiralnih palic (navitih palic) privarijo na izhodišča glavnih palic. Dva vrtljiva diska se vrtita sinhrono, zaradi česar se navite palice spiralno vrtijo okoli površine glavnih palic. Hkrati so presečišča varjena z varjenjem v zaščiti CO₂. Med postopkom varjenja se gibljivi disk premika nazaj s konstantno hitrostjo in na koncu tvori popolno jekleno kletko.
Garancija za natančnost
Razmik stremen je natančno nadzorovan s sistemom PLC z regulacijo hitrosti vrtenja in gibanja vrtljivega diska, pri čemer je napaka znotraj ±5 mm. To rešuje dolgo-trajni problem neenakomernih razmikov pri ročni obdelavi in omogoča, da kakovost izdelkov ustreza standardu »izvzetja-inšpekcijskih pregledov«, določenem v predpisih.
Glavne prednosti in ekonomska vrednost opreme
Skok v proizvodni učinkovitosti
Pet{0}}članska ekipa (dve za pripravo materiala, ena za delovanje in dve za pomoč), ki dela v dveh izmenah, lahko obdela več kot 20 jeklenih kletk dolžine 12 metrov na dan-pet- do osemkrat bolj učinkovito kot tradicionalne ročne metode.
Dvojna optimizacija kakovosti in stroškov
Glavne ojačitvene palice so enakomerno porazdeljene, varilne točke pa trdne. Napaka skladnosti premera jeklene kletke je manjša od 3 mm, kar bistveno izboljša-nosilnost pilotnih temeljev.
Združljivost med delovanjem in konstrukcijo
Numerično krmiljenje z-zaslonom na dotik poenostavi postopek, saj zagotavlja natančno poravnavo in prekrivanje oblikovanih jeklenih kletk. To bistveno skrajša-čas dvigovanja in povezave na gradbišču, s čimer izpolnjuje hitre-gradbene zahteve velikih-projektov.
